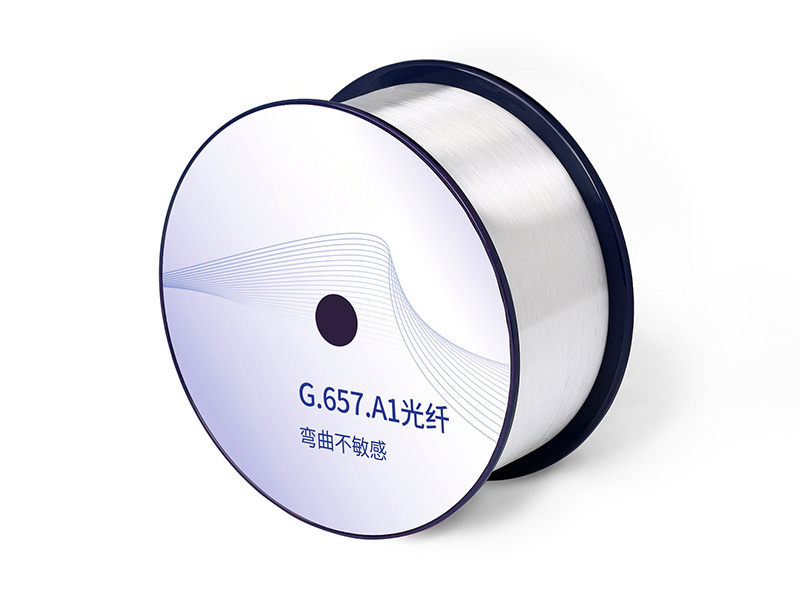

彎曲不敏感單模光纖具有光纖的各項特性,并且擁有更好的抗宏彎性能，是一種彎曲不敏感的低水峰光纖，可充分利用O-E-S-C-L波段(1260~1625nm)傳輸。 易貝?光纖的抗彎曲性能，不僅可確保L波段可用，而且易于安裝，例如交換盒的安裝。 對于室內光纜，光纖適于小彎曲半徑、緊密的安裝。最小彎曲半徑可達10mm。
產品應用
? 適用于各種結構的光纜
? 在O-E-S-C-L波段工作性能優異
? FTTx高速光路由
產品標準
彎曲不敏感單模光纖滿足或優于ITU-T G.652.D/G.657.A1光纖技術規范和 IEC60793-2-50 B1.3/B6.a1型光纖技術規范。
產品特點
? 低衰減滿足O-E-S-C-L工作波段的要求
? 在小半徑彎曲情況下，光纖能良好地抑制彎曲損耗
? 低彎曲損耗滿足包括光纖帶在內較高要求的光纜設計要求
? 低的偏振模色散(PMD)滿足高速率、 長距離傳輸需要
? 精確的幾何參數確保低熔接損耗和高熔接效率
規格參數
特性 | 條件 | 數據 | 單位 |
|---|
光學特性 |
|---|
衰減 | 1310nm | ≤0.35 | [dB/km] |
1383nm(氫老化后) | ≤0.35 | [dB/km] |
1460nm | ≤0.25 | [dB/km] |
1550nm | ≤0.21 | [dB/km] |
1625nm | ≤0.23 | [dB/km] |
相對于波長的衰減變化 | 1285~1330nm, 相對于1310nm | ≤0.03 | [dB/km] |
1525~1575nm, 相對于1550nm | ≤0.02 | [dB/km] |
波長范圍內的色散 | 1285~1340nm | -3.5到3.5 | [ps/(nm·km)] |
1550nm | ≤18 | [ps/(nm·km)] |
1625nm | ≤22 | [ps/(nm·km)] |
零色散波長(λ0) | -- | 1300~1324 | [nm] |
零色散斜率(S0) | -- | ≤0.092 | [ps/(nm2·km)] |
零色散斜率典型值 | -- | 0.086 | [ps/(nm2·km)] |
偏振模色散系數（PMD) | 單根光纖最大值 | -- | ≤0.1 | [ps/√km] |
| 光纖鏈路值（M=20，Q=0.01%) | -- | ≤0.06 | [ps/√km] |
| 典型值 | -- | 0.04 | [ps/√km] |
光纜截止波長（λcc) | -- | ≤1260 | [nm] |
模場直徑（MFD) | 1310nm | 8.4~9.2 | [μm] |
1550nm | 9.3~10.3 | [μm] |
有效群折射率（Ne?) | 1310nm | 1.466 | -- |
1550nm | 1.467 | -- |
點不連續性 | 1310nm | ≤0.05 | [dB] |
1550nm | ≤0.05 | [dB] |
幾何特性 |
包層直徑 | -- | 125.0±0.7 | [μm] |
包層不圓度 | -- | ≤0.7 | [%] |
涂層直徑 | -- | 235~245 | [μm] |
涂層/包層同心度誤差 | -- | ≤12.0 | [μm] |
涂層不圓度 | -- | ≤6.0 | [%] |
芯/包層同心度誤差 | -- | ≤0.5 | [μm] |
翹曲度（半徑） | -- | ≥4 | [m] |
交貨長度 | -- | 最長50.4 | [km/盤] |
環境特性 1310nm, 1550nm 和 1625nm |
溫度附加衰減 | -60℃ 到85℃ | ≤0.05 | [dB/km] |
溫度-濕度循環附加衰減 | -10℃ 到85℃，98% 相對濕度 | ≤0.05 | [dB/km] |
浸水附加衰減 | 23℃, 30 天 | ≤0.05 | [dB/km] |
濕熱附加衰減 | 85℃，85%相對濕度，30天 | ≤0.05 | [dB/km] |
干熱老化 | 85℃，30天 | ≤0.05 | [dB/km] |
機械特性 |
篩選張力 | -- | ≥9.0 | [N] |
-- | ≥1.0 | [%] |
-- | ≥100 | [kpsi] |
宏彎附加損耗 | 10圈，半徑15mm | 1550nm | ≤0.25 | [dB] |
| 10圈，半徑15mm | 1625nm | ≤1.0 | [dB] |
| 1圈，半徑10mm | 1550nm | ≤0.75 | [dB] |
| 1圈，半徑10mm | 1625nm | ≤1.5 | [dB] |
涂層剝離力 | 典型平均值 | 1.5 | [N] |
峰值 | 1.3~8.9 | [N] |
動態疲勞參數 | -- | ≥20 | -- |
